楔形流量計的測量原理與計算公式

LX楔形流量計的基本測量原理和孔板及傳統的文丘里等差壓式流量測量儀表完全相同，都是以能量守恒定律———伯努利方程和流動連續性方程為基礎的流量測量方法。

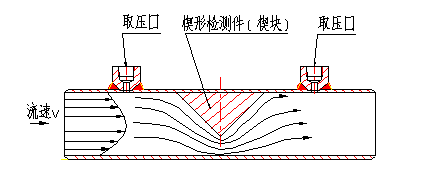

楔形流量計測量原理圖

通過節流件——楔塊產生的差壓的平方根正比于質量或體積流量，不同的弓形高

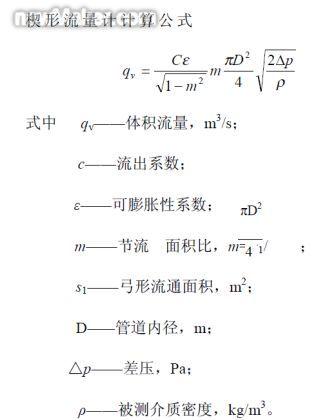

度h與管道直徑D的比（楔形比h/D）來確定不的流量測量范圍，LX楔形流量計可以解決你最困難的流量測量，并保證精確可靠的測量結果。 楔形流量計流量方程：

式中：qv——體積流量，m3/s

      C——流出系數；

      ε——可膨脹性系數；

     m——節流面積比, m=S1/

    S1——弓形流通面積， m2；

      D——管道內徑， m；

      Δp——差壓，Pa；

      ρ——被測介質密度，kg/m3

      S1的計算：

 S1=

發現很多的現場工程師詢問楔形流量計計算公式問題，近段時間。目的就是采用二次順序代替流量積算儀來直接計算流量給上位機實現控制。其實大家可以看出，前面已經給大家介紹過V錐流量計計算公式。差壓式流量計計算公式在很多地方都有類似的地方，最大的區別在于流出系數的不同，而規范節流裝置通過查找相關手冊可以得出，楔形流量計的系數由于數據還沒有被標準化，需要我標定推算得出，依據經驗，正?，F(xiàn)場流出系數在0.635左右。
