對于新買的壓力傳感器/變送器，很多初用者在傳感器/變送器的接線問題上都很糾結，擔心 接錯以后，會導致傳感器/變送器損壞，影響測量的準確性。本篇文章就壓力傳感器/變送器 接線問題跟大家探討下，教大家如何處理二線制、三線制和四線制傳感器/變送器的接線問題。

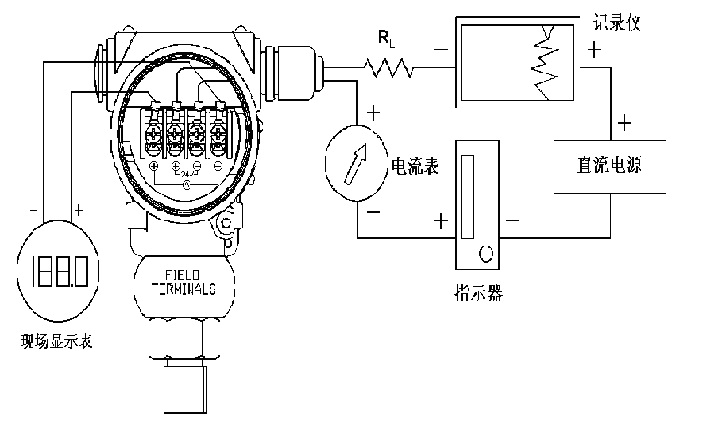

現如今常用的壓力變送器都是兩線的，加帶電源隔離器，輸出為 4～20mA 信號，變送 器有二個輸入端一個接給定信號，另一個接壓力反饋信號。那么正確的安裝方法是：壓力變送器一般輸出的信號是電流 4-20MA，0-20MA，或電壓 0-5V，1-5V，0-10V 等，通常電流 型的是二線或四線制， 電壓的三線制輸出。 目前市的變送器很多是沒有 24VDC 供電電源的， 大部份是 10V，有些功耗較大的變送器，10VDC 的電源無法帶動，那么只能外接供電源 24VDC。這樣變送器就出現了四個接線端子：供電+，供電-，反饋+和反饋-。電流型四線制 接線方式：電源+==供電+;電源-==供電-;信號+== 反饋+，信號-==反饋-。電流型二線制接 比方式：電源+==供電+;信號+==反饋+，供電-==反饋-，如果不遠傳只需接 24V 電壓+，-， 如果需要遠傳需要組成回路， 比如 24V+接壓力表+， 壓力表-接 4～20mA+， 4～20mA-接 24V就可以，可能中間有端子，要看一下回路圖。 。電壓型三線制接線方式：電源+==供電+;電源 -(信號-)==供電-;信號+==反饋+，電源-(信號-)。

以上為通用的壓力傳感器/變送器的接線方法，如果大家仍然還有疑問，可以與提供產 品的廠家聯系或與傳感器之家技術人員聯系， 一步步教你怎么解決傳感器/變送器接線問題。
