超聲波熱量表（Ultrasonic Heat meter）是在超聲波流量計的基礎上加上溫度測量，由流體的流量和供、回水溫差來計算出向用戶提供的熱量。其中流量測量部分是應用一對超聲波換能器相向交替（或同時）收發超聲波，通過觀測超聲波在介質中的順流和逆流傳播時間差來間接測量流體的流速，再通過流速來計算流量的一種間接測量方法，如圖1 所示。

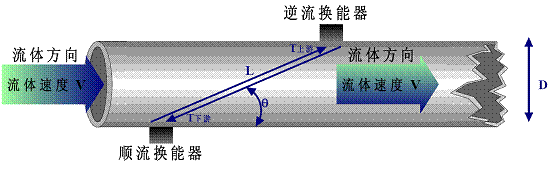

圖1：超聲波時差法原理示意圖
在圖1 中我們看到有兩個換能器，順流換能器和逆流換能器，兩只換能器分別安裝在流體管線的兩側并相距一定距離，管線的內直徑為D，超聲波行走的路徑長度為L(zhǎng),超聲波順流時間為T(mén) 上游,逆流時間為T(mén) 下游,超聲波的傳播方向與流體的流動方向加角為θ，流體的流動速度為V。由于流體流動的原因，是超聲波順流傳播L 長度的距離所用的時間比逆流傳播所用的時間短，其時間差可用下式表示：

*其中C 為聲音在水中傳播的速度。
那么順流時間和逆流時間的時間差為：

為了簡化計算，我們可以假設流體的速度相對于聲波在流體中傳播的速度是非常微小的，那么我們可以將上式簡化為：

從而我們得到流體的速度與傳播時間差的一個線性公式為:

需要特別強調的一點是V 是流體沿著管道中心線的線速度，考慮到液體流速沿管道直徑的不均勻分布情況，我們還需要加一個流速（分布）修正系數K。那么瞬時流量的公式為：

求得瞬時流量后，那么在超聲熱量表中，熱量的積分計算采用歐洲流行的K 系數法:設測得進水管的水溫為T(mén)1，出水管水溫為T(mén)2，則進出水的溫度差為△T，利用流量傳感器對供水管道的瞬時熱水流量 Q 進行計量，經過一定時間的累計，便得到用戶消耗的熱量值，其數學表達式為：

式中，E 為熱交換系統輸出熱量，單位J;t 為流量累積時間，單位h; K 為熱焙修正系數，單位J/ m3;Q 為瞬時熱水流量， 單位m3/h; △T 為進出水的溫度差，單位℃。這樣我們就可以通過超聲波傳播的時間差先求出瞬時流量，進而獲得消耗的熱量了 。

1．直射式超聲波熱量表

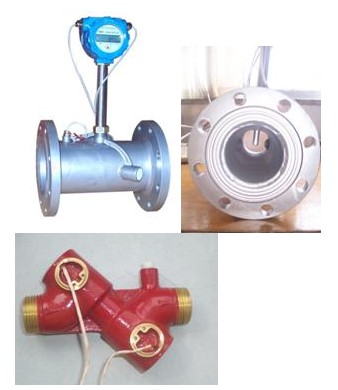

圖片：


大口徑結構：

小口徑結構

特點：靠超聲波順?biāo)湍嫠畟鞑サ臅r(shí)間差來測水量。適用于大口徑熱量表。
缺點：

1. 壓損較大：直射式超聲波熱量表在小口徑超聲波熱量表的應用中，相對于反射式超聲波熱量表壓損較大；
2. 易滯留雜質：小口徑直射式超聲波熱量表機構的特殊性，極易造成雜質在流量計中存留，致使壓損增大和影響表計的正常計量；

3.使用壽命低：由于結構的原因有一只換能器正對著水流方向，特殊情況下可能會因水錘現象造成換能器壽命縮減；
4）采購成本高：原材料成本高于機械式熱量表；
優點：
1）綜合使用成本低：無機械葉輪轉動，不產生機械磨損，后期使用、維護成本低，使用壽命遠遠長于機械式熱量表；
2）計量可靠性好：穿過熱量表前端過濾器的細小雜質，對超聲波熱量表精確計量不會造成影響；
3）計量糾紛少：超聲波熱量表使用時，不堵塞，不磨損，計量精確，利于供熱計量工作的順利進行；
4）維護方便：超聲波熱量表基本屬于免維護產品。

2．反射式超聲波熱量表
圖片：

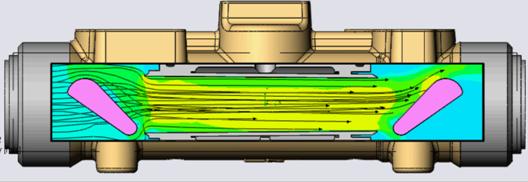

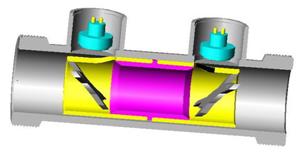

原理結構：


特點：靠超聲波順?biāo)湍嫠畟鞑サ臅r(shí)間差來測水量。適合用于小口徑熱量表。是目前小口徑熱量表的主流結構，壓損較低。
缺點：

1. 采購成本高：原材料成本高于機械式熱量表；

優點：
1）綜合使用成本低：無機械葉輪轉動，不產生機械磨損，后期使用、維護成本低，使用壽命遠遠長于機械式熱量表；
2）計量可靠性好：穿過熱量表前端過濾器的細小雜質，對超聲波熱量表精確計量不會造成影響；
3）計量糾紛少：超聲波熱量表使用時，不堵塞，不磨損，計量精確，利于供熱計量工作的順利進行；
4）維護方便：超聲波熱量表基本屬于免維護產品。
5）壓損較?。悍瓷涫匠暡崃勘碓谛】趶匠暡崃勘淼膽?yīng)用中，相對于直射式超聲波熱量表壓損較?。?/p>

 關于超聲波熱量表結垢的說法評斷：

積垢的說法最大憂慮的是反射鏡的結垢問題。實際上通過良好的設計，完全可以避免結垢對反射鏡的影響。
1.超聲波自身具有清洗功能（高頻振蕩信號,通過超聲波換能器轉成高頻機械振蕩(超聲波)而傳播到介質(水)中,超聲波在水中的輻射,使液體震動而產生數以萬計的微小氣泡,這些氣泡在超聲波縱向傳播形成的負壓區產生,生長,而在正壓區迅速閉合,在這種被稱為空化效應的過程中,微小氣泡閉合時可產生超過1000個大氣壓的瞬間高壓.連續不斷產生的瞬間高壓,就像一連串小爆炸一樣不斷沖擊物件表面,是物體表面及縫隙中的污垢迅速剝落,從而達到清洗物體的目的。）；
2.通過特殊的結構設計，使水流隨時清洗換能器表面；
3.通過加大換能器發射電路的功率及提高接受電路的靈敏度使超聲波信號的接受幅值遠大于實際需要的幅值（至少保證3倍以上）；
4.計量科學院在實驗中用膠布粘在超聲波反射鏡上,實驗結果對測量精度沒有影響;我公司在實際試驗中使用已經結垢的反射鏡(普通易結垢材質做成的)對超聲波的接受幅值并沒有產生影響。

熱能表計算熱量值的公式：

1. 總耗熱kwh=（進水溫度℃—回水溫度℃）×瞬時流量m3/h×K系數

從上面公式可看出：熱量值的計算必須知道三個數值：
1、K系數是指水在不同溫度下所能攜帶熱量能力的函數值，是一個有規律定量，
2、進出戶水的溫差℃（依靠溫度傳感器測量）；
3、瞬時流量（依靠流量計測量）：可分為機械式流量計、超聲波式流量計
