智能渦街流量計電氣接線圖
一般情況智能渦街流量計安裝在易受電噪聲干擾的現場，應使用屏蔽線纜。接線端子螺絲與屏蔽線纜良好的固定，高溫、低溫或空氣含油、溶劑、其它腐蝕氣體，應考慮到適用于這種現場的屏蔽線纜。

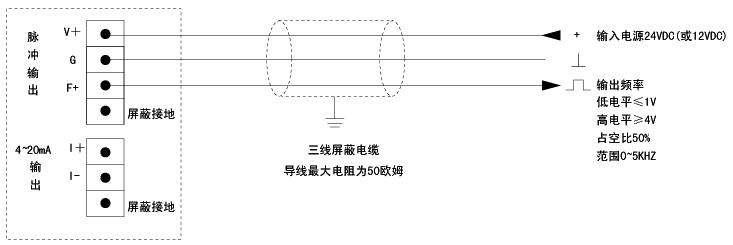

渦街流量計脈沖頻率信號輸出的接線，頻率信號采用三線制輸出，24V電源

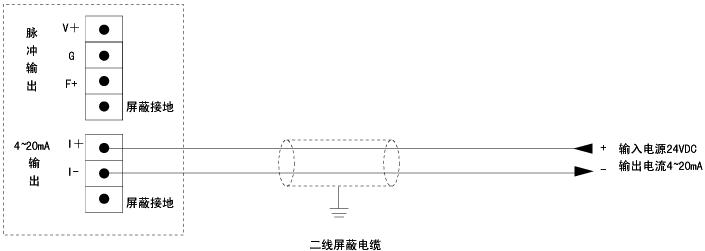

4-20mA信號輸出接線
4-20mA標準信號是采用二線制輸出，供電電源為24V
